콘크리트 버니싱이란?

액상하드너의 기본적인 양생기간은 3~12개월로, 이 양생기간이 지나야 밀봉효과로 인한 광택이 발생한다.

이러한 액상하드너의 시공 초기 단점을 보완하기 위한 공법으로 단계별 연마 툴을 이용하여 원하는 만큼의 광택을 내는 작업을 콘크리트 버니싱이라 한다.

콘크리트 폴리싱과 시공과정은 거의 유사하나 필요 이상의 광택을 내기보다는 산업현장에서 요구하는 만큼의 광택을 내는데 주목적을 두고 있으며 비용 절감효과도 기대해 볼 수 있다.





H&C Lithium protective finish  광을 냈을 때 매우 우수한 반사력을 제공하며 얼룩에 강하고 경도 증가로 인한 연마된 콘크리트 표면을 보호하도록 고광택 리튬 마감제로 만들어짐. 이 제품은 화학적으로 콘크리트와 잘 결합되도록 구상되어져 절대로 벗겨지지 않으며 조각나거나 변색되지 않는다.     특장점 워터베이스이고 voc 와 호환이 되며 적용하기가 쉽고 광택 낸 콘크리트에 적용과 콘크리트 바닥 장식에 이상적이다.   컬러 밀크화이트 투명하게 마른다. 2000(56평)-3000(84평)스퀘어 피트 도포 가능 1gallon 당 고반사 1500(42평) 적용 1차 적용은 2500(70평) 스퀘어피트에 적용 2차는 3000(84평) 스퀘어피트 적용 가능   건조 시간 재도장 시간: 30분에서 60분 (만져봐서 말랐음을 확인하여야 한다.) 가볍게 걸을 수 있는 건조 시간 : 30분에서 60분 포크 리프트 자동차 통행가능 건조시간 : 2시간 최대한의 성능은 온도와 습도에 달렸지만 14일 지나야 한다.   코팅전 표면 준비 콘크리트 표면은 깨끗하여야 하며 마르고 구리스 오일 어떠한 오염에서 제거돼야 한다. 클리닝 머신이나 블랙페드를 사용하여 바닥을 깊게 갈아내야 한다.



적용

만약에 바닥이 광이 없다면 각각의 과정에서 재 시공전에 건조를 위해 30분에서 60분을 허용해야한다. 과정사이에 고속 광택 패드를 사용하여 광을 내는 것을 추천한다. 반복 시공시 표면에 얇은 얼룩을 만들 수 있다. 재시공 하지 말고 여러번의 코팅 시공은 신중하게 적용하라.

만약에 너무 두껍게 시공되어지면 비정상적으로 경화하거나 변색 백화 층이나 줄 적용 도구 자국의 원인 된다. 적어도 72시간 내에는 세척하거나 브러싱 하지 말아라. 실수로 엎지르거나 하면 즉시 닦아내라.



중요

72시간은 습기를 피해야 한다. 물이 고이는 경우는 14일 동안에는 허용하여서는 안되고 보호용 플라스틱판이나 러그 가구 고무메트 등을 치워라. 이는 적당한 건조를 막을 수 있다. 구름이 끼거나 맑은 날의 영향으로 건조가 지체될 수도 있으나 30분에서 60분 후면 가벼운 보행도 가능하고 2시간 후면 운송용 통행도 할 수 있다. 그러나 최고의 성능은 14일이 지나야 한다.



유지

정기적인 빗자루질, 마포질, 물로나 중성세제로 세척을 추천한다.

산성분이나 오렌지 크리너 에탄올 성분이 있는 크리너를 사용할 수 없다.

본제품은 모든 표면에 달라붙으니 물이나 순한 표백제를 사용하여 제거하고 본제품이 시공된 곳이 젖어있으면 미끄러울 수도 있다 .











J-코트 & densifier 버니싱 시공



표면강화재의 표준 시공



시공시기 : 콘크리트표면이 완전건조 후

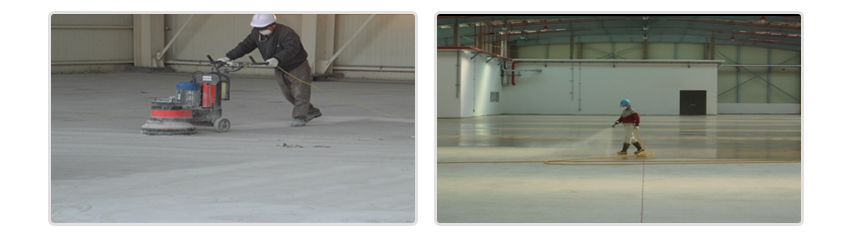

표면처리 : 다이아몬드30~50#를 표면처리장비, 쌍발기 등을 이용 골재, 규사가 돌출되게 연삭 후 80~100#다이아몬드 연삭날을 이용 표면의 스크래치를 제거한다. 다이아몬드 레진패드 50#를 부착하여 표면의 스크레치와 레이턴스를 제거한다.



바탕면 보수 : 바닥 면의 흠집은 무기질 패치를 이용하여 보수하며 바탕면에 오일, 구리스, 기름, 페인트자국 등 J-코트 침투에 방해되는 원인물은 세제나 면갈이 작업으로 제거한다.



J-코트 1차 침투 : L당 5㎡단위로 스프레이를 사용하여 골고루 도포하면 되고 롤라 나 붓으로 도포하여도 무방 합니다.   J-코트 시공에 있어서 가장  주의하여야 할 점은 침투재라는 이 제품의 성격을 이해하여야  합니다.



일반 코팅재는 롤라나 스프레이로 표면만 도포해주면 그 시공이 끝나나 표면강화재는 충분한  양의 제품을 콘크리트에 충분히  공급될 때 그  시공이 완벽히 이루어져 밀봉 표면강화의  효과를   볼 수 있으며 충분치 아니한 흡수는  표면의  밀봉  강화효과를 기대할 수  없습니다.







단계 액상의 침투 : 충분한 양의 강화재의 도포 후 채워진 표면을 부드러운 솔로 문질러 주어 흡수 시켜주면됩니다.  부러쉬로 바닥을 문질러는 것은 표면 장력을 파괴 흡수를 도와 주는 작용을 합니다. 이때 콘크리트의 모든 표면은 최소한 1시간이상 습윤 상태를 유지해야 하며 콘크리트 표면의 높낮이에의하여 높은 면은 일찍 건조될 수 있습니다 이때 낮은 곳의 고여 있는 강화재를 부러쉬로 문질러 표면을 습윤 상태로 만들어 주어야 합니다. 겔화가 완전히 진행된 후 잔여액상을 고무밀대나 걸레를 이용하여 완전 제거 한 후 건조시킨다.



연마단계 : 다이아몬드 레진패드 300#를 쌍발기, T9 등의 중량 회전광택기에 부착하여 고속 연마한다.



J-코트 2차 침투 : 액상하드너 2차침투는 저압스프레이를 이용 반복 침투시켜 콘크리트표면에 미세한 피막을 형성시킨다.



2차연마단계

 다이아몬드 레진패드 1000#를 쌍발기, T9 등의 중량회전 광택기에 부착하여 고속 연마한다.



리튬액상하드너침투 : 리튬액상하드너(H&C사 clear liquid hardener &densifier) 무결정 콜로이드 시리카용액를 저압으로 분사하여 콘크리트 면에 일정하제 도포한다.



3차연마단계

다이아몬드 레진패드 2000#를 쌍발기, T9 등의 중량회전 광택기에 부착하여 고속 연마한다.

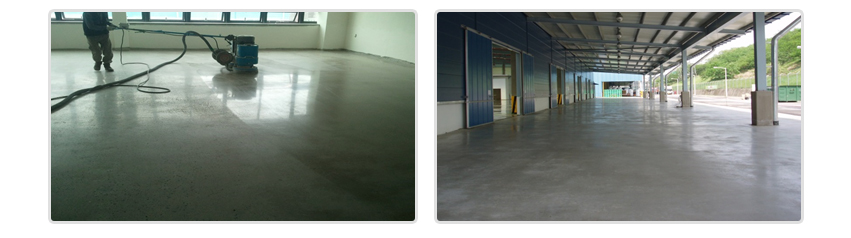

※실시공시 홍보물의 사진과 품질이 차이가 있을 수 있음.
